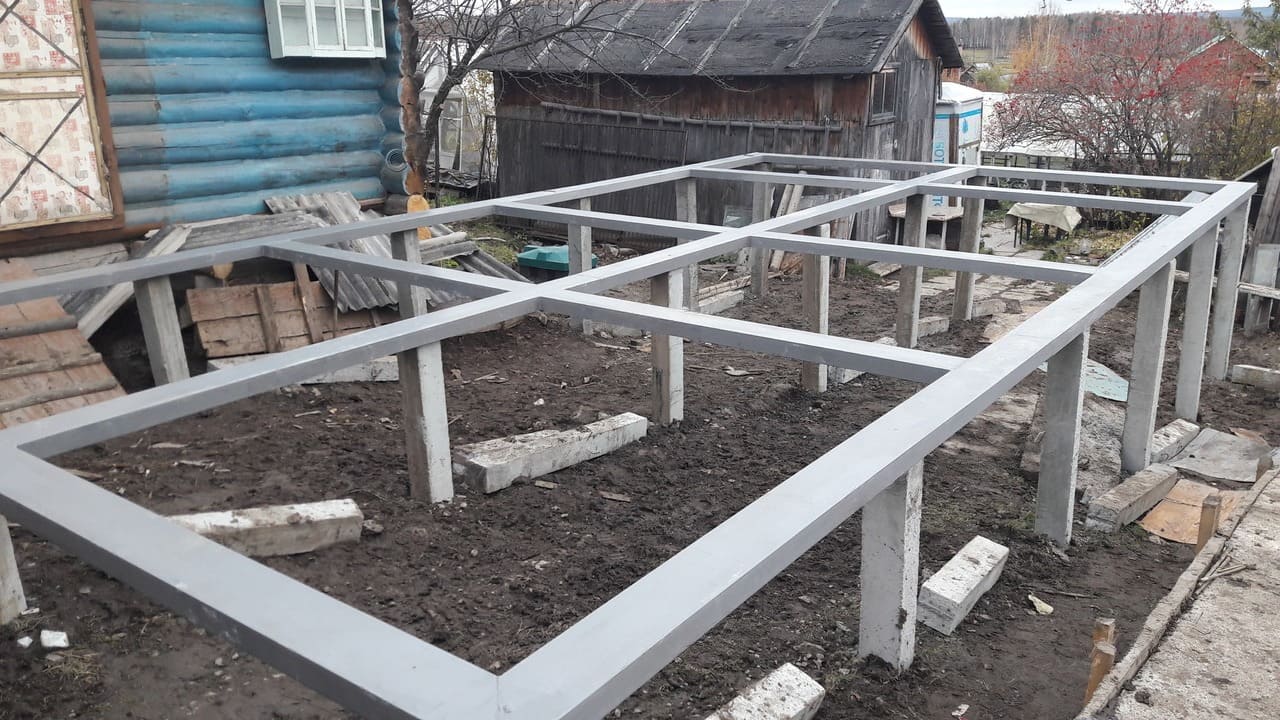

Свайный фундамент с обвязкой швеллером
В Свердловской области всё больше домовладельцев выбирают забивные железобетонные сваи с металлической обвязкой швеллером.
Этот выбор особенно оправдан на проблемных грунтах: торфяниках, пучинистых глинах и участках с высоким уровнем грунтовых вод.
Традиционные ленточные фундаменты на таких почвах часто дают усадку, а обвязка швеллером решает эту проблему, равномерно распределяя нагрузку. Забиваем сваи и сдаём свайное поле: вывод свай в единый уровень и оголовки под будущую обвязку. Сам металл — швеллер, сварку и антикоррозийную обработку — ведёт бригада, которая строит дом.
Мы устанавливаем забивные железобетонные сваи, а не винтовые: они не подвержены коррозии, выдерживают суровые уральские зимы и служат десятилетиями.
Что такое свайный фундамент с обвязкой швеллером: просто о сложном
Такая конструкция представляет собой современное решение для фундаментов, где основа — забивные железобетонные сваи, заглубленные ниже уровня промерзания, а обвязка — швеллер, который сваркой соединяется с металлическими оголовками свай и формирует жесткий каркас.
- Прочность: металлическая конструкция придает дополнительную жесткость, что критично для домов с тяжелыми стенами
- Экономия: значительное уменьшение расхода бетона за счет использования металлической обвязки
- Скорость: возведение коробки дома можно начинать сразу после установки обвязки
На полученный металлический каркас укладываются балки перекрытия или непосредственно стены строения.
Как устроен фундамент с обвязкой швеллером
Свайный фундамент с обвязкой швеллером включает:
- Забивные железобетонные сваи, погруженные на 1.5-2.5 метра ниже уровня промерзания
- Надежные элементы соединения свай с металлоконструкциями
- Швеллер, формирующий жесткий металлический каркас по периметру и под несущими стенами
- Возможность дополнительного усиления конструкции при необходимости
Такая конструкция создает прочное основание, способное выдерживать значительные нагрузки даже на самых сложных грунтах.
Где эффективна обвязка швеллером
Фундамент с обвязкой швеллером — оптимальное решение для сложных грунтовых условий
- На пучинистых глинистых грунтах: швеллерная обвязка создает жесткий каркас, предотвращающий деформации при сезонных подвижках грунта
- На торфяниках и болотистых участках: металлический каркас равномерно распределяет нагрузку, исключая просадки отдельных участков
- На участках с высоким уровнем грунтовых вод: жесткая металлическая обвязка компенсирует неравномерное давление на разные части фундамента
- На склонах и участках с перепадами высот: сваи разной длины с единой горизонтальной обвязкой швеллером — не нужно выравнивать участок
Технологические особенности монтажа
- Подготовка оголовков свай: После забивки свай их верхушки выводятся в один уровень и подготавливаются к монтажу металлоконструкций, чтобы обеспечить надежное и прочное соединение свай со швеллером
- Сварка металлического каркаса: Швеллер монтируется и сваривается в единую жесткую конструкцию по проекту с опорой на подготовленные вершины свай — эти работы ведёт бригада, которая строит дом
- Антикоррозийная обработка: Необходима обязательная двухслойная защита металла: грунт ГФ-021 + эпоксидная эмаль обеспечивают защиту от коррозии на десятилетия
- Расчет параметров швеллера: Важно рассчитать сечение швеллера под конкретную нагрузку дома
Надежность проверенная временем
Фундамент с обвязкой швеллером — это современное инженерное решение, которое сочетает надежность железобетонных свай с прочностью металлического каркаса. Такая конструкция отлично работает в суровых уральских условиях, выдерживая сезонные подвижки грунта и перепады температур.
Наши объекты
- Свайный фундамент с обвязкой швеллером — 57 свай С40.15 в Верх-Нейвинскем — Верх-Нейвинский, 57 свай
- Забивка железобетонных свай под три дома на базе отдыха в Свердловской области, г. Реж — Реж, 72 сваи, Близкое залегание скальных пород, твёрдое основание, много валунов
- Все объекты в портфолио
Частые вопросы
В чем особенность обвязки швеллером?
Швеллер создает жесткий металлический каркас, который служит надежным основанием для дома. Такое решение предотвращает деформации при неравномерном давлении грунта и особенно важно для пучинистых грунтов Свердловской области. Монтаж швеллера происходит быстро, что значительно сокращает сроки строительства.
Можно ли использовать обвязку швеллером для реконструкции?
Да, это одно из лучших решений для укрепления фундамента при реконструкции старых домов. Мы добавляем новые сваи рядом с существующим фундаментом и выводим их в общий уровень; связывает их швеллером бригада, которая ведёт реконструкцию.
Сколько прослужит фундамент со швеллером?
При правильном исполнении — не меньше 70-100 лет! Железобетонные сваи не гниют, а швеллер, если защитить его от ржавчины специальными составами, спокойно стоит десятилетиями даже в сырой почве.
Можно ли делать такой фундамент на склоне?
Да! Это отличный выбор для участков с уклоном. Мы забиваем сваи разной длины и выводим оголовки в один горизонт — по ним ложится ровная обвязка швеллером. Не нужно тратиться на выравнивание участка или огромную подпорную стенку.
Сочетается ли швеллерная обвязка с другими типами фундамента?
Легко! Часто так и делают: под основной дом — поле под обвязку швеллером, под веранду или баню — вариант проще и дешевле. Главное — правильно соединить эти конструкции между собой.
Что будет, когда почва зимой поднимется от мороза?
В этом весь смысл такой обвязки! Она создаёт жесткий каркас, который не дает дому «гулять» при сезонных подвижках грунта. А в нашей области почва зимой может подниматься на 3-5 см — обычный фундамент от этого часто трескается, а поле на забивных сваях с жёсткой обвязкой стоит как влитое.
Какой размер швеллера нужен для дома?
Для небольшого одноэтажного дома подойдет швеллер №14, для двухэтажного лучше брать №16 или №18. Если дом тяжелый (из кирпича или бетона), то нужен швеллер покрупнее — №20 или даже №22. Но это всё рассчитывается индивидуально под вашу постройку, потому что еще зависит от расстояния между сваями и веса стен.
Сколько времени занимает монтаж швеллера на сваи?
Зависит от размера дома. В среднем на дом 10 на 10 метров уходит 3-5 дней: день на забивку свай и один рабочий день на подготовку оголовков под металлоконструкции — это наша часть; ещё 2–3 дня уходит у бригады на монтаж, сварку и антикоррозийную обработку швеллера. Это в 3-4 раза быстрее, чем делать обычный бетонный ростверк, который еще месяц застывать должен.
Можно ли делать обвязку швеллером зимой?
Конечно можно! Свайные поля под обвязку швеллером мы забиваем и зимой, даже в морозы: сваям погода не мешает, а сварка швеллера вообще не зависит от температуры. Главное — правильно обработать металл от коррозии, пока он еще теплый после сварки. Так что зимой работать даже удобнее — техника не вязнет в грязи.
Какие ЖБ сваи нужны под обвязку швеллером?
Под обвязку швеллером используем усиленные ЖБ сваи С140.30-Св или С160.30-Св — они уверенно держат тяжёлые двухэтажные дома из кирпича и газобетона. Обвязка швеллером работает в паре с правильно подобранным свайным полем, поэтому сначала определяем тип и количество свай. Подробнее — в разборе выбора и расчёта свай под дом.
Как изолировать узел швеллера от капиллярной влаги?
Швеллер контактирует с бетоном оголовков свай, откуда влага передаётся в металл и далее в деревянную обвязку. На этом узле нужна отсечная гидроизоляция между бетоном и металлом, плюс защита торцов оголовков после срезки. Подробный разбор узлов опубликован в статье о гидроизоляции свайного фундамента.
Как определить глубину свай под обвязку швеллером?
Тяжёлые дома на обвязке швеллером требуют усиленных свай — их длина зависит от грунта и нагрузки, а не от «средней» глубины промерзания по Свердловской области. Разбор глубины заложения и длины опор — в статье о выборе глубины фундамента.
Подходит ли ленточный фундамент под обвязку швеллером?
Тяжёлые дома на швеллере требуют жёсткого и предсказуемого основания — чаще это свайное поле с ростверком или заглубленная лента по расчёту. Выбор типа начинают с грунта и нагрузки, а не с металла обвязки. Сравнение ленты, плиты и свай — в статье.
Чем обвязка свай швеллером отличается от бетонного ростверка?
Обвязка швеллером — стальной пояс по оголовкам со сваркой и антикоррозийной защитой: монтаж за день, без опалубки и набора прочности бетона. Бетонный ростверк нужен там, где вес стены надо распределить жёсткой рамой — газоблок, кирпич, тяжёлый дом. Подробнее о видах верхней части — в статье про ростверк; монолитный вариант — на странице свайно-ростверкового фундамента.
Сколько стоит свайный фундамент с обвязкой швеллером?
Считаем свайное поле: марка и длина свай, их количество, доступ техники. Ориентир по полю под ключ — от 6 500 ₽ за сваю (сваи, забивка, вывод в единый уровень и оголовки под будущую раму), только забивка — от 2 500 ₽. Металл поверх оголовков — швеллер, сварка, антикоррозийная обработка — считает и ставит бригада, которая строит дом. Смету по свайной части получить можно на калькуляторе цен или после бесплатного выезда инженера в Екатеринбурге.
Под какие дома берут обвязку швеллером, а не ростверк?
Швеллер обычно ставят под каркас, брус и другие лёгкие стены, когда нужна жёсткая геометрия без мокрых процессов. Тяжёлым газобетонным и кирпичным домам чаще нужен монолитный ростверк. Схему опор под любую обвязку считают как свайное поле — шаг и число свай задаются до сварки рамы.
